Flip-flops con símbolos gráficos estándar#

Los diferentes tipo de latches y flip-flops tienen asignada una simbología estándar para una fácil incluisón en diagrámas lógicos de alta complejidad, en los que sería imposible incluir su especificación a nivel de compuertas lógicas.

Flip-flop RS#

En la Figura 44 se presenta la simbología básica para los latches y flip-flops del tipo RS, mientras que la tabla de verdad de estos latches y flip-flops es la Tabla 15. La expresión lógica, en términos del álgebra de Boole que describe al comportamiento de un flip-flop se conoce como ecuación característica, para el caso del flip-flop SR o RS es la siguiente:

\[ Q(t+1)=S(t)+\overline{R}(t)Q(t) \]

donde \(Q(t+1)\) es el estado siguiente, \(Q(t)\) es el estado actual y las entradas \(S(t)\) y \(R(t)\) son las entradas Set y Reset respectivamente.

_images/flip_flops_RS.png

Figura 44 Latches y flip-flops RS, (a) latch RS, (b) flip-flop RS disparado por flanco positivo, (c) latch RS controlado por señal negada y (d) flip-flop RS disparado por flanco negativo (Mano and Kime [MK17]).#

Tabla 15 Tabla de verdad del latch RS#

\(S\)

\(R\)

\(Q(t+1)\)

Operación

0

0

X

No cambia

0

1

0

Reset

1

0

1

Set

1

1

X

Indefinido

El código VHDL para la descripción de un flip-flop RS, usando estructuras de desición y un proceso basado en eventos para la inclusión de una entrada de reloj es la siguiente:

----------------------------------------------------
-- Descripción de un flip-flop RS
---------------------------------------------------
library ieee;
use ieee. std_logic_1164.all;
use ieee. std_logic_arith.all;
use ieee. std_logic_unsigned.all;

entity ff_SR is
PORT( S,R,CLK: in std_logic;
Q, noQ : out std_logic);
end ff_SR;

Architecture arq of ff_SR is
begin
PROCESS(CLK)
variable tmp: std_logic;
begin
-- El proceso de detectar el reloj se
-- describe abajo:
if(CLK='1' and CLK'EVENT) then
-- El flanco que se detecta es el positivo
-- o de subida
if(S='0' and R='0')then
tmp:=tmp;
elsif(S='1' and R='1')then
tmp:='Z';
elsif(S='0' and R='1')then
tmp:='0';
else
tmp:='1';
end if;
end if;
Q <= tmp;
noQ <= not tmp;
end PROCESS;
end arq;

La salida de la simualción en Vivado es la siguiente:

_images/salida_RS_clock.png

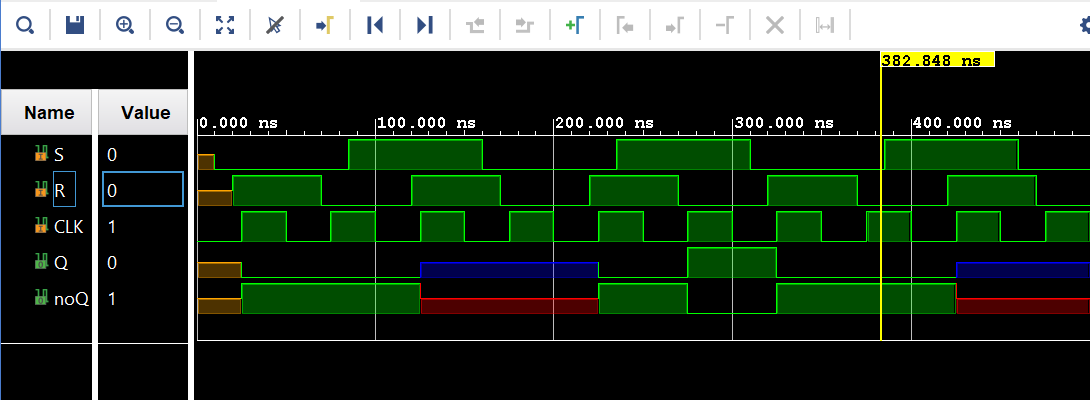

Figura 45 Simulación de la salida del flip-flop RS en vivado.#

Flip-flop D#

El diagrama lógico estándar de un flip-flop tipo D se muestra en la Figura 46, cuya ecuación característica es la siguiente:

\[ Q(t+1)=D(t) \]
_images/FF_D.png

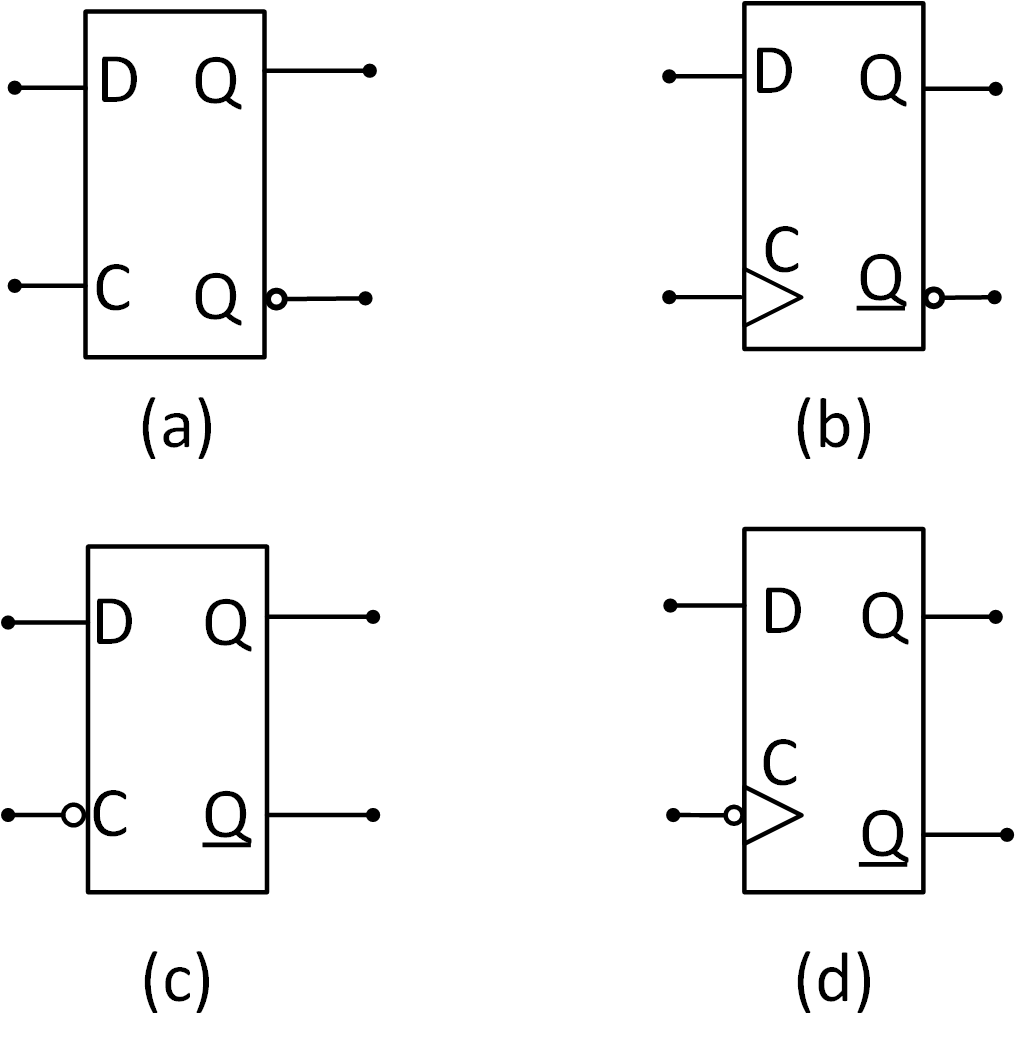

Figura 46 Latches y flip-flops D, (a) latch D, (b) flip-flop D disparado por flanco positivo, (c) latch controlado por señal negada y (d) flip-flop D disparado por flanco negativo (Mano and Kime [MK17]).#

La tabla de funcionamiento del flip-flop es la que se muestra en la Tabla 16

Tabla 16 Tabla de verdad del flip-flop D#

D

\(Q(t+1)\)

Operación

0

0

Reset

1

1

Set

El código VHDL para la descripción de un flip-flop D, usando estructuras de desición y un proceso basado en eventos para la inclusión de una entrada de reloj es la siguiente:

----------------------------------------------------
-- Descripción de un flip-flop D
---------------------------------------------------
library ieee;
use ieee. std_logic_1164.all;
use ieee. std_logic_arith.all;
use ieee. std_logic_unsigned.all;

entity ff_D is
PORT( D,CLK: in std_logic;
  Q: out std_logic;
noQ: out std_logic);
end ff_D;

architecture arq of ff_D is
begin
process(CLK)
begin
if(CLK='1' and CLK'EVENT) then
Q <= D;
noQ <= NOT D;
end if;
end process;
end arq;

La salida de la simualción en Vivado es la siguiente:

_images/salida_D_clock.png

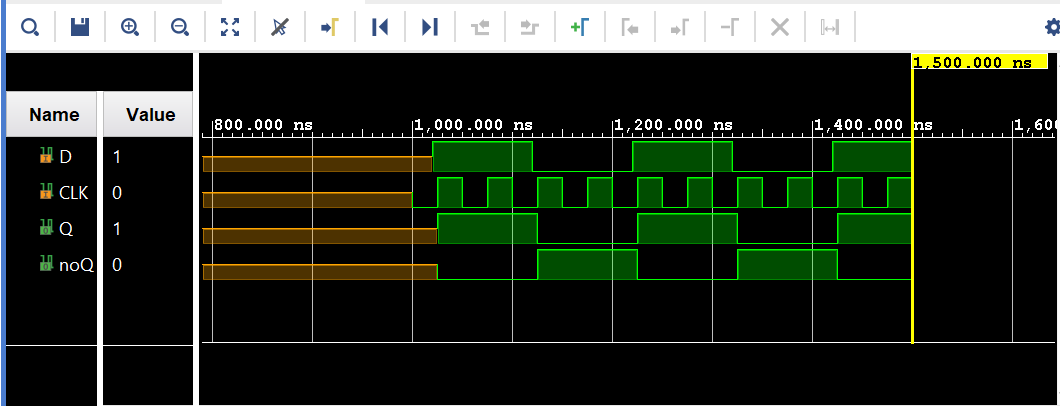

Figura 47 Simulación de la salida del flip-flop D en vivado.#

Flip-flop JK#

El diagrama lógico estándar de un flip-flop JK se muestra en la Figura 48, cuya ecuación característica es la siguiente:

\[ Q(t+1)=J(t)\overline{Q}(t)+\overline{K}Q(t) \]
Tabla 17 Tabla de verdad del flip-flop JK#

\(J\)

\(K\)

\(Q(t+1)\)

Operación

0

0

X

No cambia

0

1

0

Reset

1

0

1

Set

1

1

\(\overline{Q}(t)\)

Complemento
_images/flip_flops_JK.png

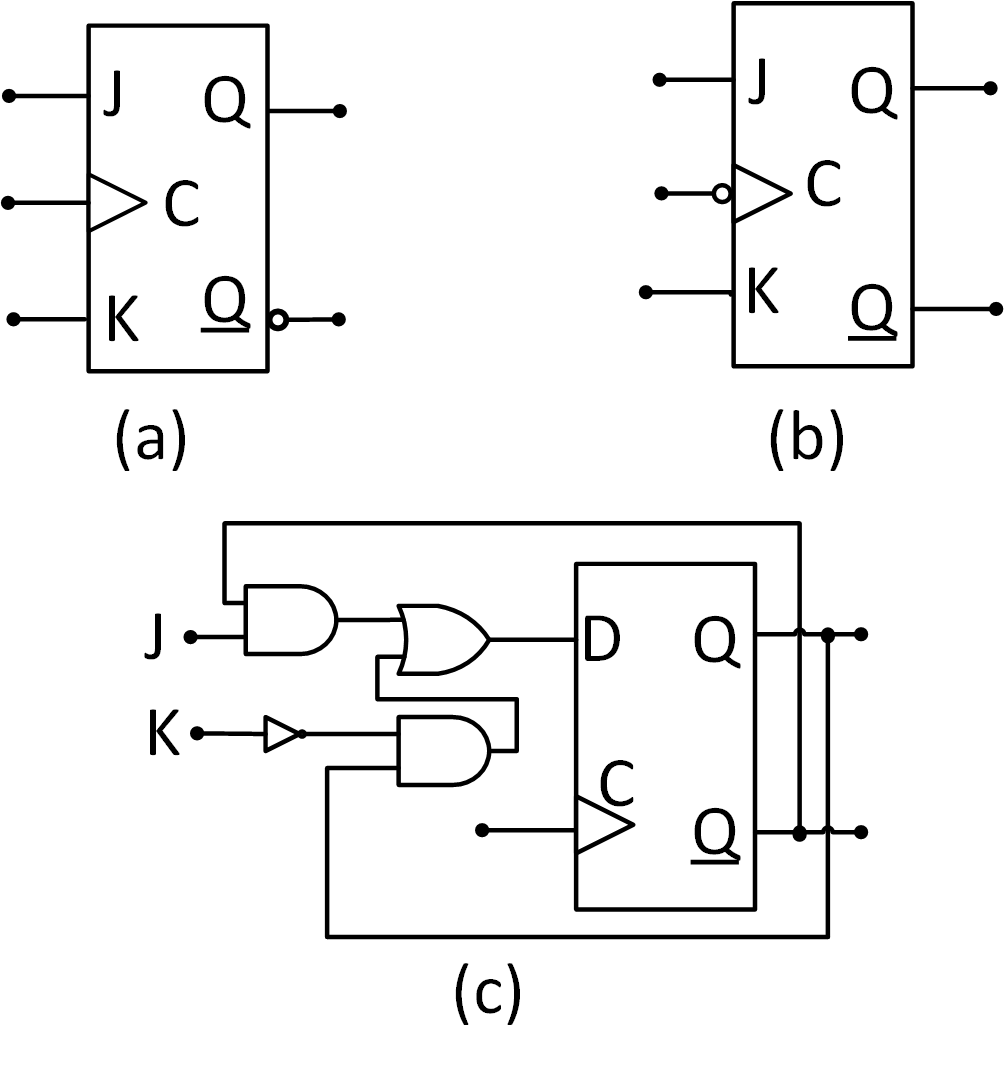

Figura 48 Flip-flops JK (a) disparado por flanco positivo (b) disparado por flanco negativo, (c) Construido a partir de un flip-flop D.#

----------------------------------------------------
-- Descripción de un flip-flop JK
---------------------------------------------------
library ieee;
use ieee. std_logic_1164.all;
use ieee. std_logic_arith.all;
use ieee. std_logic_unsigned.all;

entity ff_JK is
PORT( J,K,CLK: in std_logic;
Q, noQ: out std_logic);
end ff_JK;

architecture arq of ff_jk is
begin
process(CLK)
variable tmp: std_logic := '0';
begin
if (CLK='1' and CLK'EVENT) then
tmp:= (J AND (NOT tmp)) OR (not(K) AND tmp);
end if;
Q <= tmp;
noQ <= NOT tmp;
end process;
end arq;

La salida de la simualción en Vivado es la siguiente:

_images/salida_ff_JK.png

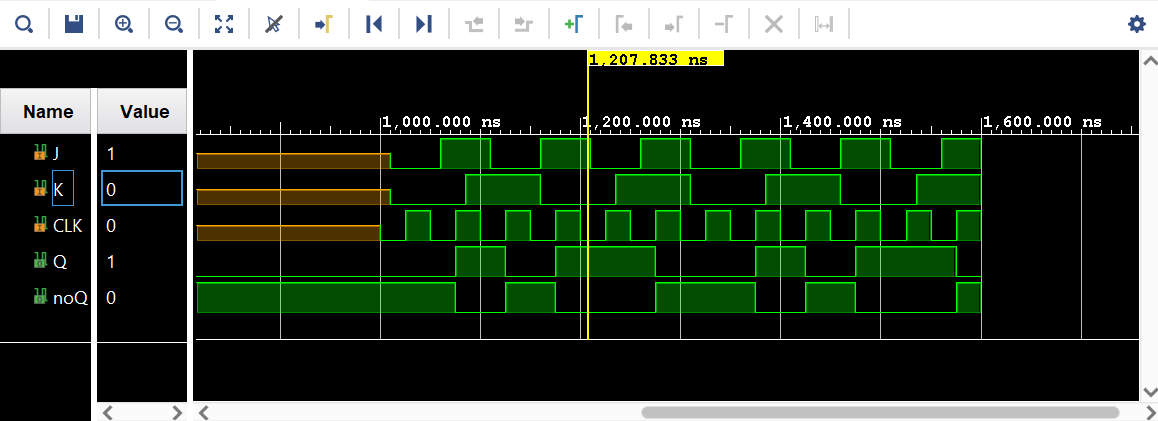

Figura 49 Simulación de la salida del flip-flop JK en vivado.#

Flip-flop T#

El diagrama lógico estándar de un flip-flop JK se muestra en la Figura 50, cuya ecuación característica es la siguiente:

\[ Q(t+1)=T(t)\oplus \overline{Q}(t) \]
Tabla 18 Tabla de verdad del flip-flop T#

T

\(Q(t+1)\)

Operación

0

\(Q(t)\)

No cambia

1

\(\overline{Q}(t)\)

Complemento
_images/flip_flops_T.png

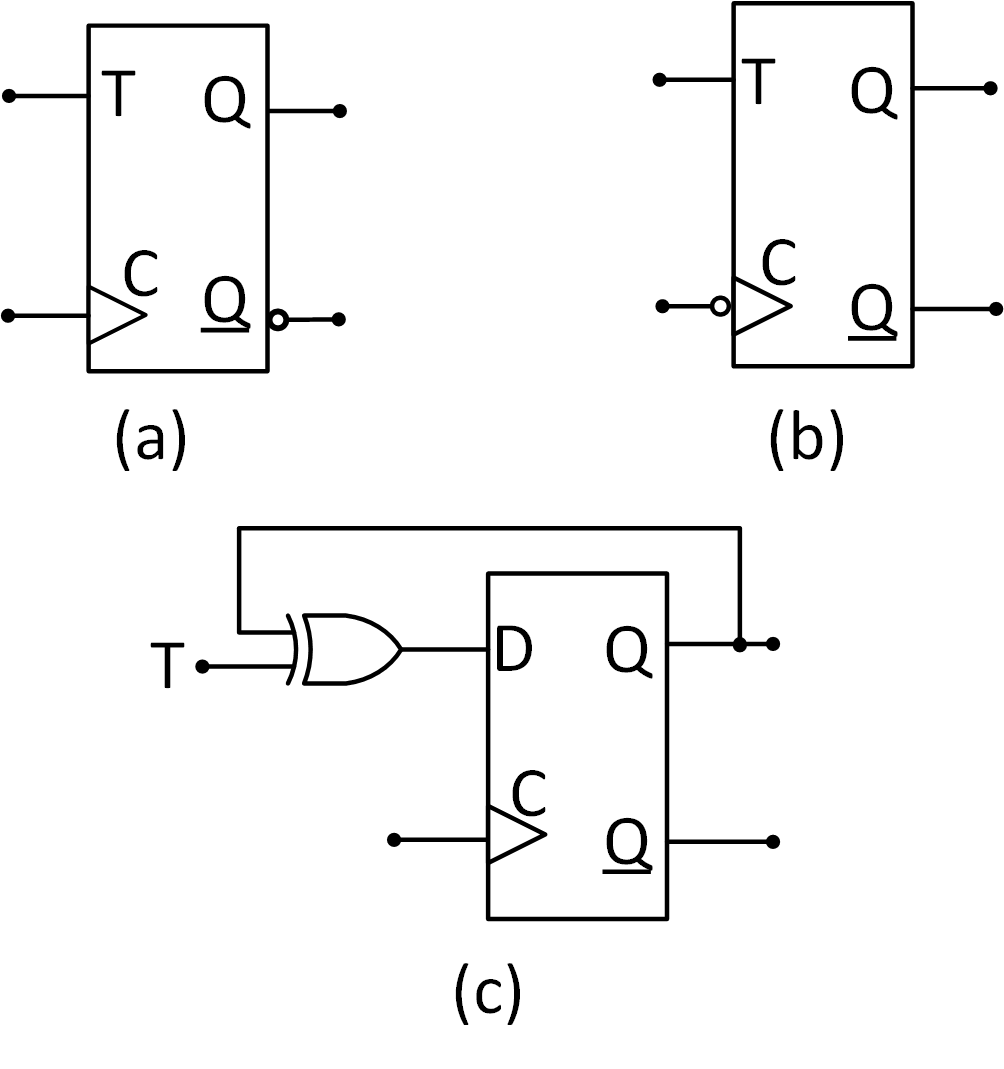

Figura 50 Flip-flops T, (a) flip-flop T disparado por flanco positivo, (b) flip-flop t disparado por flanco negativo (d) flip-flop T construido con un flip-flop D y lógica combinacional (Mano and Kime [MK17]).#

----------------------------------------------------
-- Descripción de un flip-flop T
---------------------------------------------------
library ieee;
use ieee. std_logic_1164.all;
use ieee. std_logic_arith.all;
use ieee. std_logic_unsigned.all;

entity ff_T is
port( T: in std_logic;
CLK: in std_logic;
Q: out std_logic;
noQ: out std_logic);
end ff_T;

architecture arq of ff_T is
begin
process(CLK)
variable tmp: std_logic := '0';
begin
if (CLK'event and CLK='1') then
tmp := T XOR tmp;
end if;
Q <= tmp;
noQ <= NOT(tmp);
end process;
end arq;

La salida de la simualción en Vivado es la siguiente:

_images/salida_ff_T.png

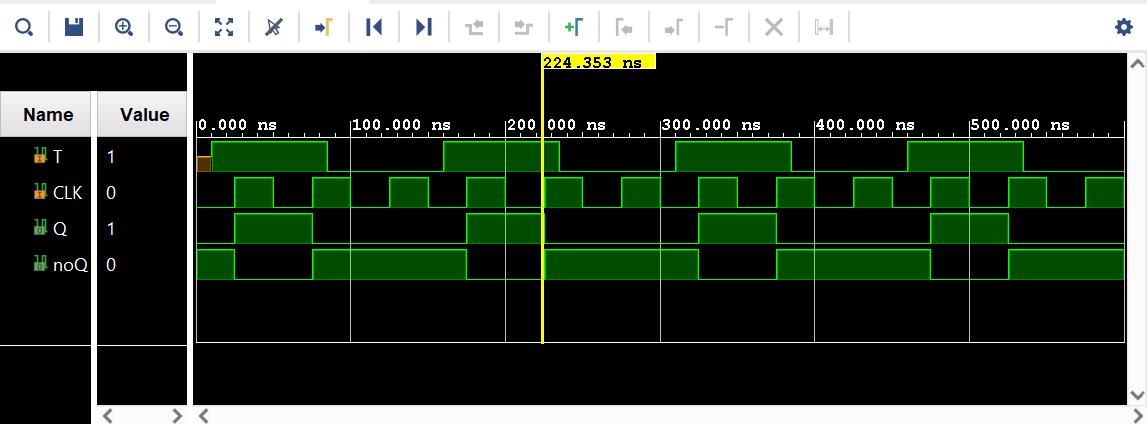

Figura 51 Simulación de la salida del flip-flop T en vivado.#
